Vivas Co. Sunflower seed dehulling line. Фирма "ВИВАС". ЛИНИИ ЛУЩЕНИЯ И СЕПАРАЦИИ ЯДРА ПОДСОЛНЕЧНИКА И ТЫКВЫ

производительность по подсолнечнику - 800-1000 кг/час
выход целых ошелушенных семян - минимум 90%
неошелушенные семена: максимум 2%
процент ядра подсолнуха в шелухе - максимум 0,3 %
энергопотребление - 13,97квт/час(380в)
установочная площадь - 18 X 2,8 X 3,2м (длина х ширина х высота)
вес - 7 тонн
погрузочный объем: один 40-футовый контейнер
рабочий персонал - 2 человека
процессионная влажность - 7-12%
поставка FOB китайский порт: 30 дней с момента проплаты аванса

Линия шелушения и сепарации ядра подсолнечника. Используется для ээфективной очистки подсолнечника (от больших и малых, тяжелых и легких инородных примесей, пустых семян и т.д.), шелушения, отвода шелухи, двухэтапной сепарации ядра подсолнечника. Особенность данной линии в сравнении с базовой моделью состоит в двухэтапной автоматизированной сепарации ядра, при которой нешелушенные семена (в основном, малого размера) не направляются циклически обратно в шелушильное отделение, а удаляются из рабочего процесса. Данная линия отличается низким энергопотреблением, компактной конструкцией, небольшой занимаемой площадью, низкими потерями ядра, высоким уровнем автоматизации, простотой управления и обслуживания , что определяет данное оборудование как одно из лучших в мире в своем классе.

Линия включает:

(1)    Приемный бункер
(2)    Спиральный подъемник
(3)    Виброочиститель семян
(4)    Мульти-функциональный очиститель
(5)    Пневмоподъемник для подачи очищенных семян в шелушильное отделение
(6)    Шелушильная машина (метод шелушения - центробежное соударение семян)
(7)    Сепаратор шелухи, неошелушенных семян и ядра ;
(8)    1-ая сепарационная машина
(9)    Двухканальный спиральный подъемник.
(10)   Сепаратор семян малого размера (игловидной формы)
(11) Двухканальный спиральный подъемник.
(12) 2-я сепарационная машина
(13) Емкость для готовой продукции
(14) Панель управления (под заказ может быть поставлена панель с фотоэлектронной компьютезированной системой управления

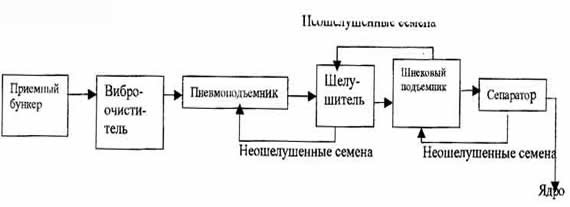

Технологическая схема


(1) - подача сырья;
(2) - удаление примесей;
(3) - пневматический подъём очищенного сырья;
(4) - процесс шелушения;
(5) - отвод лузги от смеси ядра и неошелушенных семян;
(6) - сортировка ядра и неошелушенных семян;
(7) - двухканальный шнековый подъем;
(8) - сепаратор игольчатообразных неошелушенных семян и лузги;
(9) - двухканальный шнековый подъем (с удалением из дальнейшего технологического процесса неошелушенных семян) ;
(10) - повторная сепарация ядра и лузги;
(11) - очищенное ядро (конечный продукт);
(12) - отвод неошелушенных семян.

Состав конечного продукта:
Ядро - минимум 98% . Цельное ядро (неповрежденное) - минимум 90%. Неошелушенные семена - максимум 2% .
Санитарно-гигиенические показатели:
1. Результаты проверки на шум в местах его наибольшей интенсивности:
- Питающее устройство шелушильной машины - 85 дб
- Выгружное устройство шелушильной машины - 85 дб
2. Результаты проверки на запыленность воздуха в местах ее наибольшей концентрации.
- Питающее устройство шелушильной машины - 9.8 мг/м3 (норма - 10мг/м3)
- Сепаратор - 7.1 мг/м3 (норма - 10мг/м3)
- Выгружное устройство шелушильной машины - 5.5 мг/м3 (норма - 10мг/м3)
Монтаж линии
Подготовки фундамента не требуется. Оборудование размещается на рамном основании.

Загрузить ВИДЕОРОЛИК с демонстрацией работы линии лущения TK-1000 (объем 7,5Мб).

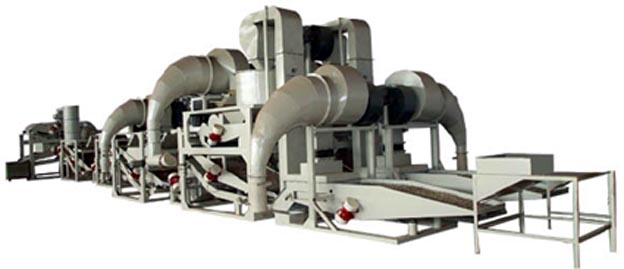

Предлагаем аналогичную линию с удвоенной производительностью - до 2000 кг/час по сырью

Линия лущения семян тыквы и арбуза TFH150

выыходная производительность - 100 кг ядра в час
процент выход цельного ядра - минимум 95% (дробленным считается ядро размером менее 0,5 от целого)
доля неошелушенных семян в ядре: максимум 3 %
процент семян и ядра в шелухе -максимум 0,3%
энергопотребление - 10,43квт/час(380в)
установочная площадь - 9,7 X 3,0 X 3,8м (длина х ширина х высота)
вес - 6,2 тонн
погрузочный объем: один 40-футовый контейнер
рабочий персонал - 2-3 человека
процессионная влажность - 7-12%
поставка FOB китайский порт: 30 дней с момента проплаты аванса

Линия используется для эффективного шелушения, отвода шелухи, двухэтапной сепарации ядра тыквы. Применима также для шелушения арбузных семян .Отличительной особенностью этой новой, улучшенной модели по сравнению с моделью TFH-250 является то, что в ней добавлены (интегрированы в линию) функции предварительной очистки и сортировки семян . Таким образом, сейчас данная линия включает в себя все технологические этапы переработки семян начиная от подачи неподготовленного сырья и заканчивая выходом качественного готового продукта.

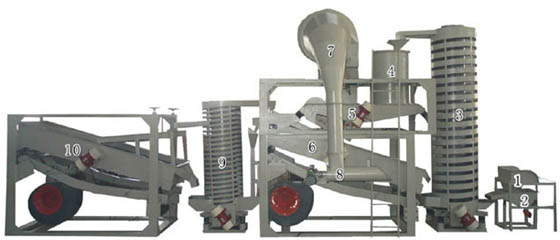

Линия включает:

1.Приемный бункер
2.Вибрационный загрузчик (вразброс)
3.Комбинированный спиральный элеватор
Шелушильное отделение , включающее: 4- Шелушитель; 5-коллектор сбора шелухи; 6- сепаратор нагнетательного типа (для сепарации ядра и неошелушенных семян); 7-циклон; 8 -шнековый разгрузчик.
9. Шнековый подъемник (с двумя выходами)
10. Сепаратор нагнетательного типа
11.Панель управления

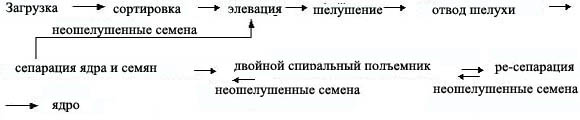

Технологическая схема

pumpkin_flow chart_rus.jpg (17950 bytes)

Состав конечного продукта:
Ядро - минимум 97% . Цельное ядро - минимум 95%. Неошелушенные семена - максимум 3% .
Монтаж линии
Подготовки фундамента не требуется. Оборудование размещается на рамном основании.

Загрузить ВИДЕОРОЛИК с демонстрацией работы линии TFH-150(объем 4Мб).

Другое рекомендованное оборудование

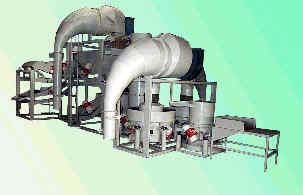

	QLM800. Линия очистки ядра подсолнечника,тыквы после шелушения. (рекомендуется для использования в технологической цепочке после линий лущения и сепарации.Производительность: 0.8 тонн /час по ядру подсолнечника ( при инородных примесях на входе не более 5%). Качество очистки: 99.7% минимум. Доля неошелушенных семян: 1% максимум

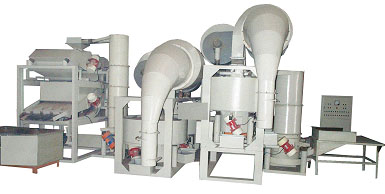

	QLR800. Линия предпродажной очистки ядра подсолнечника,тыквы (рекомендуется для использования в технологической цепочке после линии QLM800).Предназначена для тонкой (финальной)очистки ядра подсолнечника,тыквы и др.подобных продуктов от различных мелких примесей , для регулировки доли дробленного ядра в конечном продукте. Производительность: 0.8 тонны /час по ядру подсолнечника. Качество очистки: 99.9% минимум. Содержание примесей: 0,1% максимум. Дробленное ядро: доля дробленного ядра в конечном продукте может регулироваться в пределах от 3 до 10%.

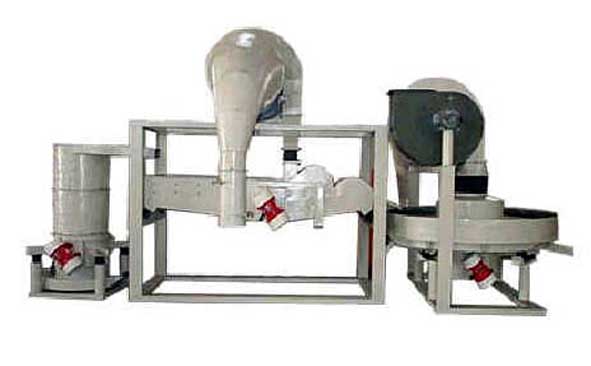

	QLH-1500. Линия очистки семян подсолнечника. Данная линия применяется для качественной очистки семян подсолнечника от больших и малых посторонних примесей, пыли, пустых семян, прочих загрязнений по размеру сопоставимых с размером семян.Производительность: 1.5 тонны /час по семенам подсолнечника. Качество очистки: 99.5% минимум. Потери: 0.5% максимум.

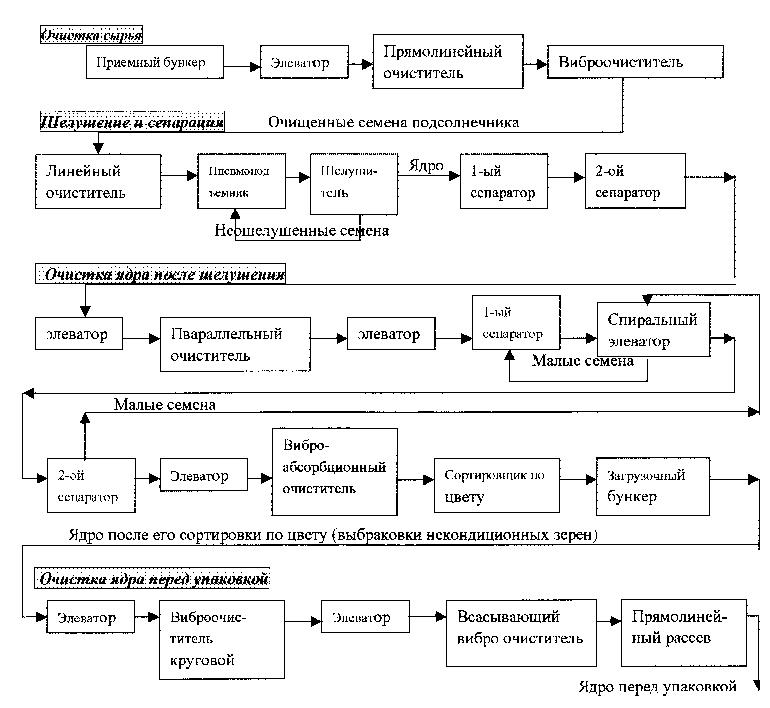

	Схема рекомендованного технологического процесса для получения суперкачественного ядра подсолнечника
